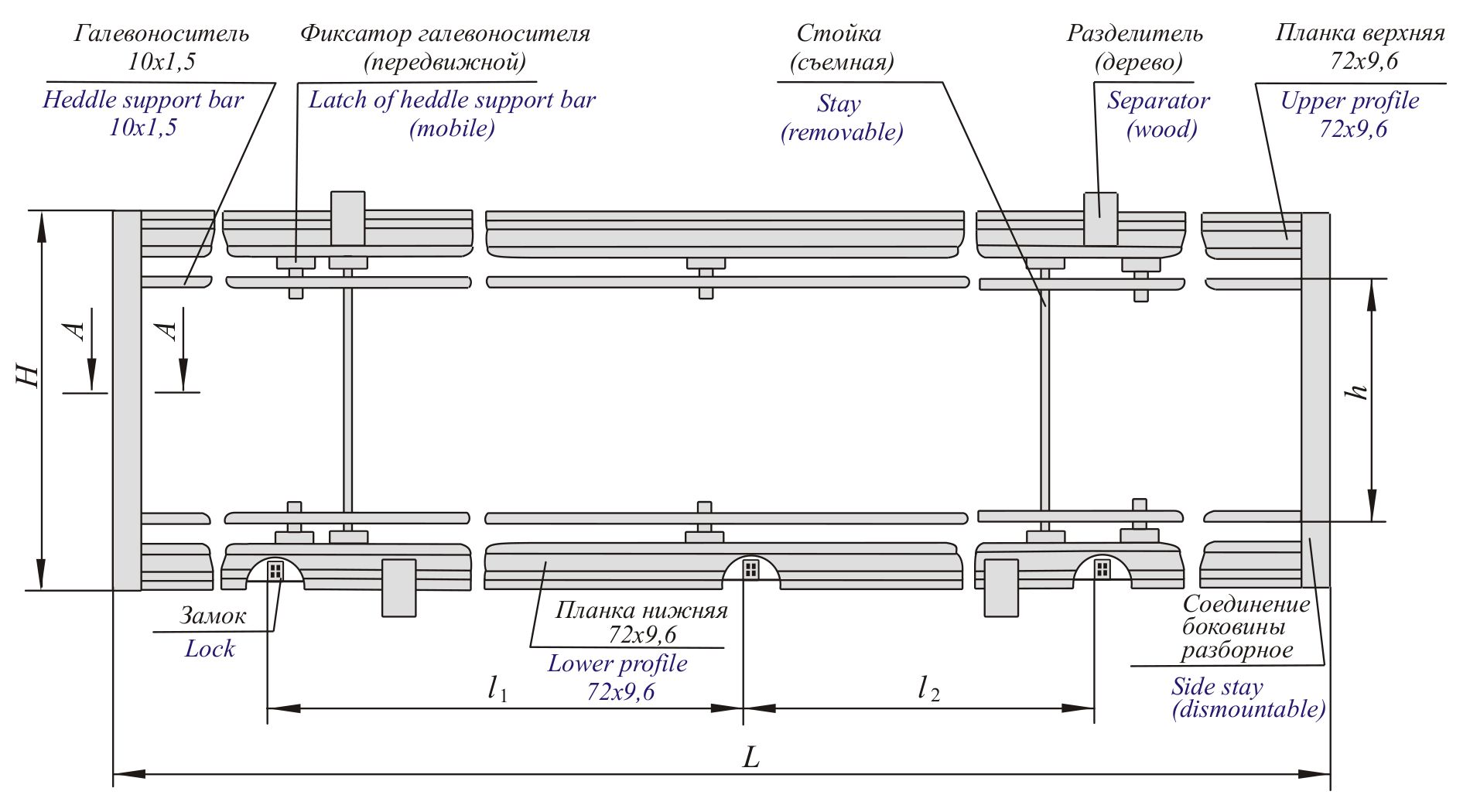

Ремизная рама (тип I)

Ремизная рама (тип I)

Параметры ремизной рамы

Тип станка L,
мм
l1,
мм
l2,
мм
h,
мм
H,
мм
Количество
стоек
Форма
боковины
A-A
СТБ-175; СТБ-180 1870 820   277 446 1
Форма «П»

Форма «П»

Форма «Т»

Форма «Т»

СТБ-190 1952
СТБ-216 2230 1200 2
СТБ-220 2270
СТБ-250 2610 1550
Чебоксарский
машинный
завод
СТБ-280
2870 1110 725 3
Новосибирский
машинный
завод
СТБ-280
2870 950 860
СТБ-330 3370 1200 1110
